eWON był pierwszym przemysłowym routerem pozwalającym na bardzo szybkie nawiązywanie zdalnego połączenia.
Zatem mamy pewność, że jest to rozwiązanie sprawdzone, które było już wykorzystane w wielu aplikacjach.
Na ten moment eWON funkcjonuje w ponad 150 krajach na świecie, zarejestrowano też ponad 200 tysięcy urządzeń i liczby te wciąż rosną.
Router eWON Cosy 131 przeznaczony jest do montażu na szynie DIN, pozwala on bezproblemowo i szybko nawiązać zdalne połączenie.
W serii Cosy 131 mamy do wyboru następujące sposoby połączenia; wyłącznie Ethernet; Ethernet + sieć komórkowa 3G bądź 4G; Ethernet + wi-fi.
Szczegłółowa specyfikacja z kodami znajduje się w tabeli poniżej.
Zasilanie urządzenia 12-24V DC, maksymalny pobór to 30W, posiada dwa wejścia cyfrowe. Dodatkowo eWON posiada cztery porty Ethernet 10/100 Mb/s.
Port z oznaczeniem 1 jest zawsze sieci LAN, port 4 jest domyślnie portem sieci WAN, ale porty 2, 3 i 4 można dowolnie konfigurować pomiędzy tymi dwoma sieciami.
eWON wykorzystuje połączenie wychodzące przez zakładową sieć LAN/WIFI (port HTTPS 443 lub UDP 1194).
Konfiguracja nie wymaga zmian w sieci IT.
Aby rozpocząć pracę z eWON Cosy należy:
1. Podłączyć urządzenie - zasilanie, podłączenie internetu i komputera
2. eCatcher - pobranie na komputer darmowej aplikacji eCatcher, następnie założenie konta i zalogowanie się, kolejno dodanie w aplikacji nowego eWona i skopiowanie kodu aktywacyjnego.
3. Konfiguracja routera - Domyślny lokalny adres IP to 10.0.0.53. Można ustawić kartę sieciową w komputerze, aby znaleźć się w tej samej podsieci lub wykorzystać oprogramowanie eBuddy do zmiany adresu IP routera i połączenia się z nim.
Wybierz przycisk “Set IP” Ustaw nowe IP Użyj funkcji eZ IP
Kolejno po połączeniu logujemy się (login: adm, hasło: adm), a następnie przy pomocy “wizardów” konfigurujemy ustawienia routera, dostęp do Internetu oraz dodajemy urządzenie do naszego konta Talk2M
Diody w prawym dolnym rogu oraz diody T2M i @ w kolorze zielonym na routerze oznaczają udaną konfigurację.

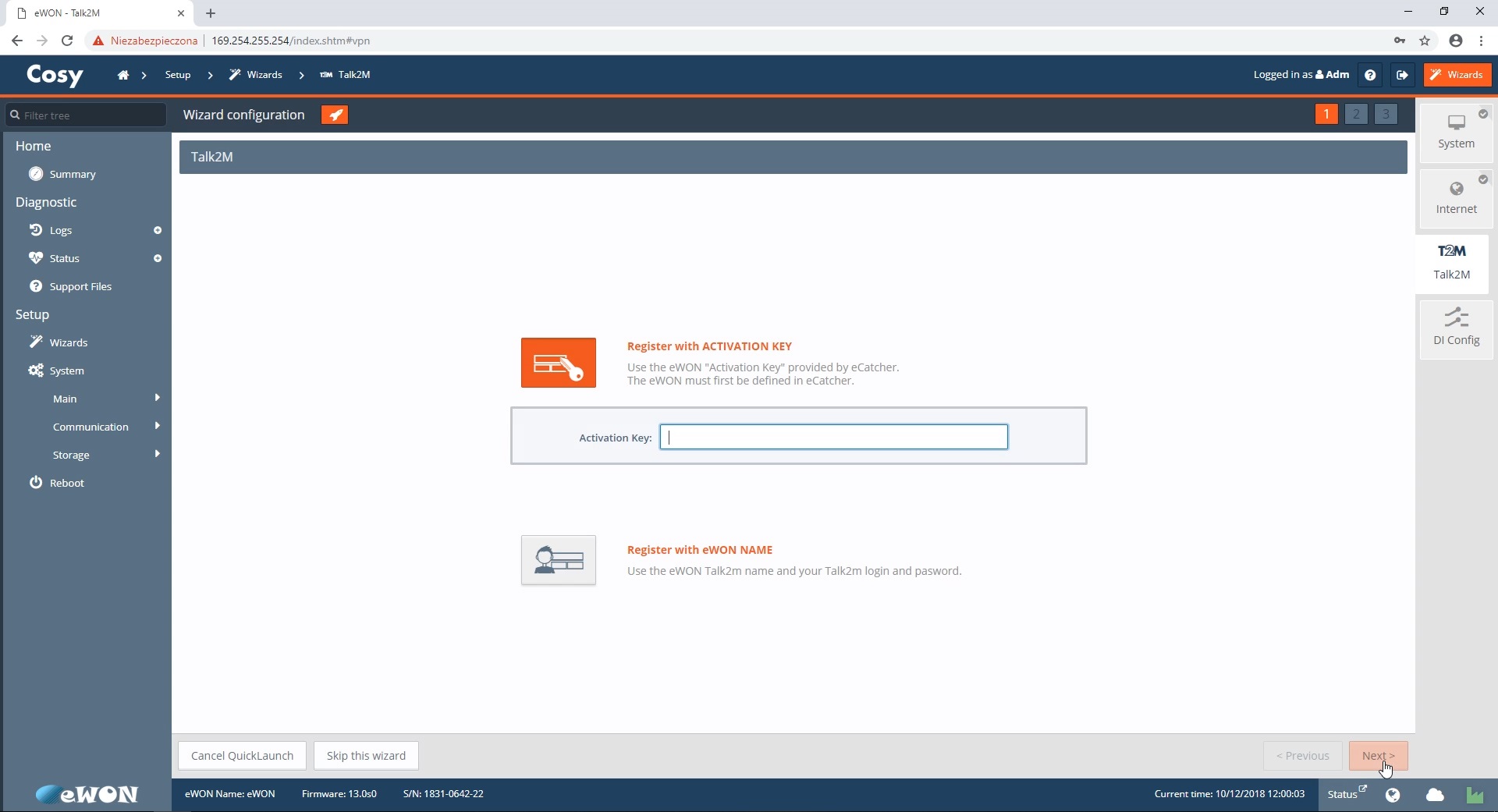

Kod autoryzacyjny z eCatcher Weryfikacja poprawności konfiguracji
4. Zdalne połączenie z urządzeniami - W oprogramowaniu eCatcher wybierz swój router eWON i połącz się za pomocą przycisku Connect.
Po chwili połączenie będzie aktywne, a wszystkie urządzenia podłączone do sieci lokalnej routera będą dostępne zdalnie przy użyciu tych samych adresów IP.
Konfiguracja sterowników PLC czy paneli HMI ogranicza się do zmiany adresu IP.
Tracert i ping sterownika Przykład zdalnego połączenia w TIA Portal Przykład zdalnego połączenia w Codesys
Dostępne platformy i oprogramowania
eCatcher – darmowa aplikacja na komputery, pozwala na:
- zdalne łączenie się z urządzeniami eWON,
- zarządzanie użytkownikami i eWONami,
- konfigurację podsieci LAN i firewalla routera.
eCatcher Mobile – aplikacja na urządzenia mobilne, która pozwala na połączenie się z siecią lokalną eWONa.
eBuddy – oprogramowanie serwisowe do routerów eWON, które umożliwia:
- zmianę adresu IP routera,
- tworzenie i ładowanie back-upów ustawień,
- aktualizację oprogramowania,
- łączenie się z routerem bez zmiany ustawień karty sieciowej komputera.
M2Web – platforma internetowa do której logujemy się tak samo jak w eCatcher. Po zalogowaniu dostępne są wszystkie eWONy oraz skonfigurowane urządzenia z serwerami http. Z poziomu M2Web można wejść w ustawienia routera lub połączyć się z urządzeniami bez konieczności aktywowania połączenia VPN w aplikacji eCatcher.
Web serwer routera, do którego dostęp możliwy jest poprzez fizyczne połączenie lokalne, internetową platformę Talk2M lub po zdalnym połączeniu się z eWONem.
Hasło ustawiane przy pierwszej konfiguracji routera. Web serwer pozwala na:
- konfigurację ustawień sieciowych,
- konfigurację funkcji Fallback oraz ustawienie notyfikacji,
- przeglądanie logów zdarzeń.
| eWON Cosy 131 | ||||||||||
| EC61330 | EC6133C | EC6133D | EC6133G | EC6133H | ||||||
| LAN / WAN / USB |
 |
|
|
|
|
|||||
| Wifi |
|
|||||||||
| 3G |
|
|
|
|||||||
| 4G EU |
|
|||||||||
| 4G NA |
|
|||||||||
| Ethernet | 4x 10/100Mb | 4x 10/100Mb | 4x 10/100Mb | 4x 10/100Mb | 4x 10/100Mb | |||||
| Wejścia/Wyjścia | 2x Di, 1x DO | 2x Di, 1x DO | 2x Di, 1x DO | 2x Di, 1x DO | 2x Di, 1x DO | |||||
| Zasilanie | 12-24 V DC +/-20%, LPS | 12-24 V DC +/-20%, LPS | 12-24 V DC +/-20%, LPS | 12-24 V DC +/-20%, LPS | 12-24 V DC +/-20%, LPS | |||||
