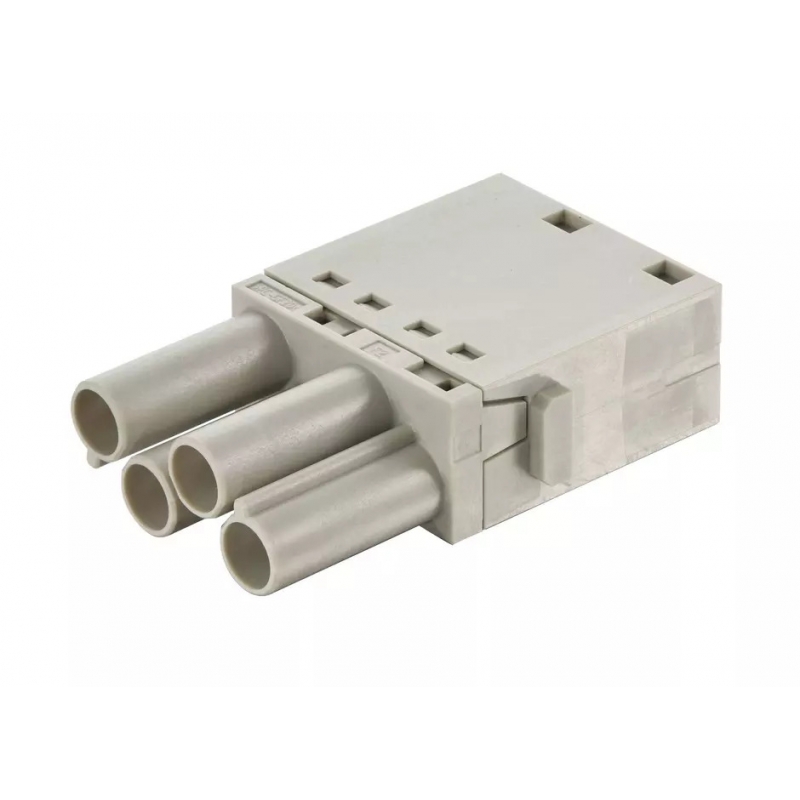

Han® CC Push-In module, female 1,5-6mm² - 09140045101

Han® CC Push-In module, female 1,5-6mm² - 09140045101

Wysokiej jakości, 4-stykowy moduł żeński z serii Han-Modular® od firmy HARTING. Należy do linii Han® CC Protected i wykorzystuje nowoczesną, szybką technologię montażu wciskanego (Push-In), która umożliwia pewne i beznarzędziowe mocowanie przewodów o przekroju od 1,5 do 6 mm². Moduł zaprojektowano do pracy w trudnych warunkach przemysłowych pod wysokim obciążeniem prądowym do 40 A i napięciem znamionowym wynoszącym 830 V. Korpus wkładki wykonano z trwałego poliwęglanu (klasa palności UL 94 V-0). Produkt spełnia również normę EN 45545-2 dotyczącą ochrony przeciwpożarowej, co pozwala na jego bezpieczne stosowanie w aplikacjach kolejowych.

Dane techniczne:
Kategoria i element: Moduły / Moduł żeński Han® CC Protected
Seria i rozmiar: Han-Modular® / Pojedynczy moduł
Liczba styków i rodzaj: 4 styki / Żeńskie
Metoda zakończenia: Wciskane (Push-In)
Prąd znamionowy: 40 A
Napięcie znamionowe: 830 V
Znamionowe napięcie udarowe: 8 kV
Przekrój przewodu (mm²): 1,5 ... 6 mm²
Średnica zewnętrzna przewodu: Maksymalnie 6,3 mm
Długość odizolowania przewodu: 12 mm
Temperatura pracy: -40 °C ... +125 °C
Cykle łączenia i stopień zanieczyszczenia: 500 cykli / Stopień 3
Rezystancja izolacji: Powyżej 1010 Ω
Materiał i klasa palności: Poliwęglan (PC) / UL 94 V-0 (kolor RAL 7032)
Normy kolejowe i bezpieczeństwo: EN 45545-2 (poziomy zagrożenia R22/R23 HL 1-3)
Zgodność ekologiczna: Zgodny z RoHS (Chiny: e), REACH (nie zawiera substancji SVHC, Załącznika XIV oraz XVII), ELV
