EMV-INspektor V2

Problemy z siecią czy z EMC?

W przemyśle występuje coraz więcej urządzeń o zmiennej mocy co powoduje większe ryzyko wystąpienia prądów zakłóceniowych wzdłuż kabli, zasilających oraz układów wyrównywania potencjałów. Narzędzie diagnostyczne EMV-INspektor V2 umożliwia zautomatyzowany, bezkontaktowy i nieprzerwany pomiar oraz czasowe wykrywanie zakłóceń elektromagnetycznych. Do urządzenia można podłączyć maksymalnie cztery przekładniki prądowe. Wartości pomiarowe są rejestrowane oddzielnie, oceniane i porównywane. INspektor wyświetla wartości skuteczne, amplitudy i składowe częstotliwości dla każdego kanału. Amplitudy i widmo są wizualizowane na wykresie.

Najważniejsze cechy i funkcję:

• Pomiar prądów upływowych, prądów płynących na ekranie kabla
• Równoległe kontrola kilku różnych źródeł zakłóceń
• Stała analiza i monitorowanie stanu zakłóceń
• Ocena oraz możliwość zaprogramowania alarmów
• Wizualizacja wartości zakłóceń dzięki wbudowanemu web interfejsowi
• Eksport danych pomiarowych do pamięci USB lub przez interfejs LAN
• Konfiguracja urządzenia poprzez interfejs WWW

Pomiar przy pomocy maksymalnie 4 adapterów

Przykład zastosowania EMV-INspektor V2 wraz z 4 adapterami pomiarowymi

Dla wszystkich czterech kanałów przechwytywany jest przebieg prądu oraz widmo. Dzięki temu możliwe jest np. wykrycie, czy istnieje związek pomiędzy awariami sieci PROFIBUS a prądami PE/PA. Dodatkowe dane częstotliwościowe z widma dostarczają wskazówek na temat możliwej przyczyny usterki. Składowe częstotliwości w dolnym zakresie kHz wskazują na częstotliwości impulsów przetwornic częstotliwości.

Przykładowe pomiary:

• Pomiar zakłóceń występujących na ekranach przewodów komunikacyjnych (PB/PN itp.)
• Pomiar zakłóceń dla systemów zasilających 24 VDC
• Pomiar zakłóceń dla systemów dystrybucji niskiego napięcia 230/400 VAC
• Pomiar zakłóceń dla systemu wyrównywania potencjałów
• Pomiar zakłóceń dla linii przesyłowych

Adaptery pomiarowe:

• W zestawie jeden adapter pomiarowy (możliwość podłączenia maksymalnie do 4 adapterów)
• Zakres pomiarowy od 1 mA do 50 A AC
• Kategorie pomiarowe: 600 V CAT II, 300 C CAT III
• Otwór na zacisk 30 mm
• Długość kabla przyłączeniowego 1.5 m

Inteligentne wychwytywanie sporadycznych pików zakłóceniowych - stacjonarnie lub mobilnie

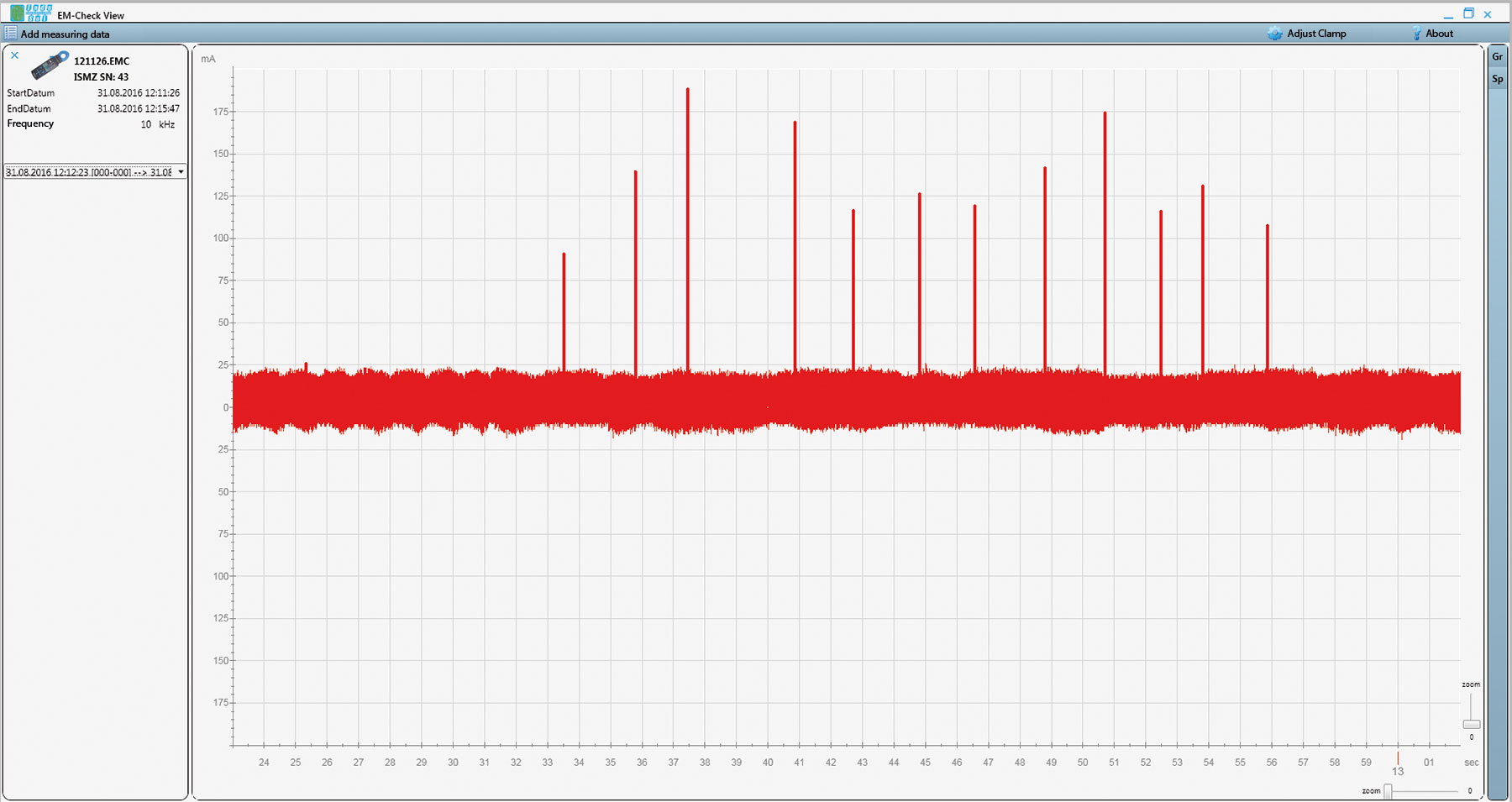

Do analizy przebiegu prądu ważna jest znajomość jego amplitudy. Za pomocą EMCheck® ISMZ I i EMV-INspektor® V2 można skanować prądy z częstotliwością 40 kHz lub 50 kHz. Dla każdego punktu skanowania uzyskuje się również amplitudę, aby zrealizować sensowną analizę. Zarejestrowane w urządzeniach dane prądowe można łatwo udostępnić za pomocą bezpłatnego oprogramowania EMCheck® View.
