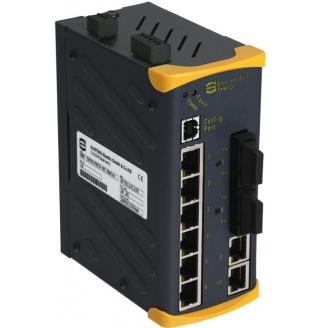

Switch przemysłowy HARTING sCon 3082-AD - 20761101100
- Kod zamówieniowy: 20761101100
- Producent: HARTING
- ID: 9405
Konfigurowalny zarządzalny switch przemysłowy 10 portowy
| Charakterystyka | |
| Przemysłowe Switche Ethernetowe: | konfigurowalny |
| Zgodność z RoHS: | Proszę skontaktować się z działem obsługi klienta |
| Długość kabla F.O. maks.: | 2000 m (wielomodowy) |
| Kontakt sygnalizujący alarm: | Kontakt przełączny, bezpotencjałowy, 24 V DC / 0,5 A |
| Przyłączenie: | 3-stykowy wtykowy kontakt śrubowy |
| Metoda przyłączenia: | RJ45 |
| Moc nadawania/odbioru T(X) maks. dla 50/125 µm: | -14 dBm |
| Moc nadawania/odbioru T(X) maks. dla 62,5/125 µm: | -14 dBm |
| Moc nadawania/odbioru T(X) min. dla 50/125 µm: | -23,5 dBm |
| Moc nadawania/odbioru T(X) maks. dla 62,5/125 µm: | -20 dBm |
| Moc odbioru R(X) typ. (okno): | -33,9 dBm |
| Moc odbioru R(X) typ. (centrum): | -35,2 dBm |
| Moc odbioru R(X) maks.: | -14 dBm |
| Detekcja sygnału: | -33 dBm |
| Topologie: | Topologia liniowaTopologia gwiazdyTopologia gwiazdyTopologia mieszana |
| Zakres temperatury roboczej min.: | -40 °C |
| Zakres temperatury roboczej maks.: | 70 °C |
| Temperatura składowania minimalna: | -40 °C |
| Temperatura składowania maksymalna: | 85 °C |
| Połączenie danych | |
| Prąd wejściowy: | ca. 260 mA |
| Prąd wejścia, dodatkowy: | przy 24 V DC |
| Właściwości materiału | |
| Powierzchnia: | powder-coated |
| Materiał obudowy gniazda/wtyczki: | metal |
| Wymiary i waga | |
| Waga netto: | 682 g |
| Szerokość: | 60 mm |
| Wysokość: | 132 mm |
| Głębokość: | 104 mm |
| Wersja | |
| Rodzaj przewodu, miedziany: | Skrętka ekranowana (STP) lub skrętka nieekranowana (UTP), Kategoria 5 |
| Typ kabla, F.O.: | 50 µm / 125 µm62.5 µm / 125 µm |
| Normy i specyfikacje | |
| Zatwierdzenie: | UL 508UL 60 950-1DNV |
| Klasa ochrony zgodnie z DIN EN 60 529: | IP30 |
| Informacje dodatkowe | |
| Seria Ethernet: | Ha-VIS sCon 3000 |
| Diagnostyka Eternetu: | Stan połączenia: ZielonyTransfer danych (aktywny): Zielony migającySzybkość transferu danych: 100 Mbit/s: Żółty / 10 Mbit/s: wyłączony |
| Diagnostyka światłowodu (F.O.): | Stan połączenia: ZielonyTransfer danych (aktywny): Zielony migający |
| Diagnostyka: | Błąd – czerwony |
| Switch - dane techniczne | |
| Typ Ethernet: | Fast Ethernet |
| Montaż: | Szyna kapeluszowa 35 mm DIN zgodnie z EN 60715 |
| Zaprojektowany dla sieci PROFINET: | Tak |
| Wilgotność względna minimalna: | 10 % |
| Wilgotność względna maksymalna: | 95 % |
| MTBF (średni czas pracy bezawaryjnej): | ca. 585.000 h |
| Napięcie zasilania | |
| Napięcie wejściowe 1: | DC 24 V |
| Napięcie wejściowe minimalne: | DC 9,6 V |
| Napięcie wejściowe maksymalne: | DC 60 V |
| Przyłączenie zaislania: | 5-stykowy, wtykowy kontakt śrubowy, do zasilania redundantnego |
| Napięcie diagnostyczne: | LED zielony |
| Porty Ethernetowe (skrętka) | |
| Przewód miedziany ethernetowy: | 10/100Base-T(X) |
| Liczba portów (miedź): | 8 |
| Przyłączenie miedziane: | RJ45 (skrętka) |
| Szybkość transmisji danych, przewód miedziany: | 10 Mbit/s100 Mbit/s |
| Długość przewodu, miedź, maks.: | 100 m (skrętka; z kablem Kategorii 5 zgodnie z DIN EN 50 173-1) |
| Światłowód | |
| Etherntowy F.O.: | 100Base-FX |
| Liczba portów (F.O.): | 2 |
| Przyłączenie F.O.: | Żeńskie SC-D |
| Szybkość transmisji danych: | 100 Mbit/s |
| Długość fali: | 1.300 nm |
| Kabel modowy, F.O.: | Tryb wielomodowy |
| Power over Ethernet | |
| Power over Ethernet: | bez PoE |
| Zakres stosowania | |
| Zastosowanie: | AutomatykaZastosowania na koleiSystemy dystrybucji mocy zasilającejPrzemysł motoryzacyjnyInżynieria mechaniczna |
| Dane techniczne |
| Switche PoE/PoE+ | Nie |
| Producent / Podmiot odpowiedzialny | |
| Nazwa producenta : | HARTING POLSKA sp. z o.o. |
| Adres : | Duńska 11, 54-427 Wrocław |
| E-mail : | [email protected] |
