PROmesh P10 - 114110200 - dodatkowa diagnostyka kabli

PROmesh P10, dużo więcej niż switch…

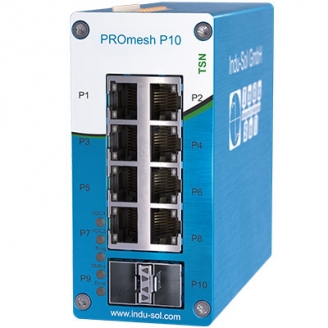

Inteligentny monitoring sieci, wbudowany tester okablowania, gotowy na gigabitowy Profinet w wersji 2.4 oraz sieci TSN. PROmesh P10 to dużo więcej niż switch.

Profinet to jeden z najczęściej wybieranych standardów komunikacyjnych. W przypadku wielu nowych jak i starych aplikacji istnieje konieczność weryfikacji okablowania zgodnie z wymogami i zaleceniami dla sieci Profinet. PROmesh P10 stanowi alternatywę dla tej często skomplikowanej operacji. Najnowszej generacji gigabitowe porty na switchu oprócz wstępnej weryfikacji okablowania umożliwiają stały monitoring najważniejszych parametrów jakościowych sieci. Weryfikuj obciążenie oraz statystyki dotyczące pakietów. Switch znajduje swoje zastosowanie na każdym etapie, zarówno podczas rozruchu jak i normalnej pracy instalacji.

Diagnostyka okablowania

Dzięki rozbudowanemu systemowi oceny parametrów transmisyjnych okablowania, PROmesh P10 jest w stanie dostarczyć czytelnych informacji o aktualnej jakości transmisji. Wcelu wizualizacji warstwy fizycznej, dla każdego przewodu, switch wyznaczana wartość jakościową: "Q-wartość rzeczywista". Zmienna ta jest porównywana z "wartością Q", która zależna jest od  między innymi od długości kabla. W wyniku tego możliwe jest określenie rzeczywistego status przewodu dla każdego portu.

Stan każdego kabla sprawdzisz w zintegrowanym interfejsie webowym. Dzięki kolorowej sygnalizacji możliwa jest natychmiastowa weryfikacja. Jeśli wartość spadnie poniżej ustalonej wartości progowej, uszkodzony przewód może zostać wymieniony podczas postoju maszyny lub prac konserwatorskich. Istnieje również możliwość skonfigurowania alarmów, które będę wysyłane do nadrzędnego systemu monitoringu czy central zarządzających (poprzez SNMP, PROFINET, e-mail, przekaźnik).




Inteligentny monitoring sieci

Kontroluj najważniejsze parametry dotyczące wydajności pracy aplikacji. Obciążona sieć Profinet, destabilizuje pracę instalacji, pomimo braku błędów widocznych w PLC, maszyna może działać na granicy stabilności. Częstym przypadkiem jest również chwilowy wzrost obciążenie sieci wynikający z acyklicznych zapytań lub ruchu pakietów TCP/IP. W tym celu switch PROmesh P10 udostępnia statystyki dotyczące obciążenia, każdego z działających portów. Dodatkowo porty są monitorowane pod względem uszkodzonych telegramów.





Pomiary EMC

Błędy związane z EMC, czyli niepoprawną kompatybilnością elektromagnetyczną stanowią poważne zagrożenie dla stabilności sieci komunikacyjnej. Dzięki możliwości pomiaru prądu upływowego występującego na ekranie,bez skomplikowanych pomiarów wyznaczymy miejsce wystąpienia zakłóceń EMC. PROmesh P10 rejestruje dokładny przebieg i częstotliwość zakłóceń. W przypadku przekroczenia dowolnie skonfigurowanej wartości granicznej, możliwe jest ustawienie automatycznego alarmu w formie powiadomienia. W celu uproszczenia analizy, zapisywana jest również dokładna chronologiczna historia zdarzeń.

Kontrola zasilania 24V

Switche stanowią ważne urządzenia każdej aplikacji przemysłowej, odpowiadając za przekazywanie danych procesowych do centrali zarządzających. Awarie spowodowane problemami z zasilaniem są niedopuszczalne. PROmesh P10 posiada zintegrowaną kontrolęzasilania (24V), która w razie problemów wyśle powiadomienie. Zgodnie z normą EN 6131-2, dla bezpiecznej pracy przy zasilaniu 24V, należy zachować zakres tolerancji od -17,5% do +16,5%. W praktyce napięcie zasilające,często odbiega od wymaganego zakresu tolerancji, przez co urządzenie ulegają awarią.

Gotowy na Profinet w wersji 2.4

Od 2020 roku, Profinet jest dostępny w wersji 2.4. Oznacza to dostępność nowych ciekawych funkcjonalności. Korzystaj z zalet sieci TSN, przyszłościowego Ethernetu z większą przepustowością zapewniającą maksymalną elastyczność oraz wielu innych korzyści.PROmesh P10 został opracowany na podstawie specyfikacji dla Profinet 2.4 oraz certyfikowany zgodnie z poniższymi punktami:
•    Conformance Class B
•    Netload Class III
•    Real-time Class 1

Gigabitowa przepustowość oraz sieci TSN

PROmesh P10 został specjalnie opracowany do zastosowania w sieciach gigabitowych, gotowy na TSN (Time Sensitive Networking). Dzięki temu idealnie wpisuje się w trend przemysłu 4.0, gdzie większa przepustowość i dostępność z zachowaniem ścisłych restrykcji przemysłowych jest kluczowa dla budowania prawdziwych fabryk przyszłości.

Cechy

Porty sieciowe	8 x 10/100/1000 mbps RJ45 ports 2 x 100/1000/2500 mbps SFP ports
Tryb pracy	Cut-Through
Monitorowanie prądu upływu	częstotliwość próbkowania: 25MkHzzakres pomiarowy 0-10A
Diagnostyka okablowania
Zintegrowany tester przewodów
Statystyki dotyczące portów	Errors, discards, netload
Obciążenie sieci	Z dokładnością do milisekundy
Wspierane protokoły	HTTP, SNMPv1, SNMPv2, DHCP Client, DNS, TFTP, SMTP Client, SNTP Client, LLDP, IGMP, MRP Master/Client, RSTP, Syslog
Port mirror	pakiety TX lub TX i RX
Alarmy	PN-RTA, SNMP, email, wyjścia przekaźnikowe
Kontrola przepustowości



Dane techniczne

Napięcie zasilania:	12-36 V DC, zasilanie redundantne
Max. zużycie prądu	DC 36V / 0,8A
Max. pobór mocy	8 W
Wymiary (wys x szer. x gł)	105 x 49 x 112 mm
Waga	850 g
Obudowa	aluminiowa, anodowana
Temperatura przechowywania	-40°C do +85°C
Temperatura pracy	-40°C do +70°C
Stopień ochrony	IP20
Montaż	35 mm szyna DIN
