PROmanage® NT

PROmanage® NT

Kod zamówieniowy: 117000103
Producent: Indu-Sol
Dostępność: Na zapytanie
ID: 9900
Indu-Sol

Wizualizacja i zrządzanie stanem sieci w prosty i przejrzysty sposób

Problemy związane z infrastrukturą, stopniowe pogorszenie stanu z powodu starzenia się komponentów lub zużycie spowodowane przez środowisko produkcyjne prowadzą do (początkowo niewidocznego) pogorszenia stanu sieci maszyn, systemów i linii produkcyjnych.

Oprogramowanie PROmanage® NT V2 do zarządzania i wizualizacji stanu sieci, ostrzega o pierwszych nieprawidłowościach we wczesnym stadium, umożliwiając planowe utrzymanie ruchu i minimalizując możliwe do uniknięcia awarie systemu.

PROmanage® NT V2 pozwala na ocenę, analizę i przechowywanie danych o stanie sieci przemysłowych przez długi czas, łącząc je w jedno centralne zestawienie. Pozostaw sieć w spokoju i reaguj tylko wtedy, gdy zostaniesz poinformowany nieprawidłowościach.

PROmanage® NT V2 obsługuje następujące protokoły sieciowe:

  • Industrial Ethernet
  • PROFINET
  • Ethernet/IP
  • PROFIBUS
  • CAN
  • AS-i

Wszechstronne korzyści z użytkowania

Elastyczny. Skalowalny. Rozszerzalny. PROmanage® NT V2 jest konfigurowalnym rozwiązaniem programowym do monitorowania sieci OT.

Możliwe do zastosowania opcje monitorowania i wizualizacji stanu sieci:

  • Bez dodatkowego sprzętu monitorującego (tylko sieci oparte na sieci Ethernet)

Użyj PROmanage® NT V2 z istniejącymi w sieci zarządzanymi switchami i stwórz podstawowy monitoring sieci przemysłowej, na podstawie dostępnych danych sieciowych ze switchy zarządzanych.

  • Z urządzeniami z rodziny INspektor® dla sieci (PROFINET, PROFIBUS, CAN, ASi)

Połącz PROmanage® NT V2 z urządzeniami diagnostycznymi z serii INspektor®. Kompleksowe dane analityczne z narzędzi diagnostycznych oraz monitorowanie i zarządzanie wszystkimi sieciami z jednego miejsca.

  • Zastosowanie z urządzeniami z serii INspektor® oraz switchami zarządzanymi

Wykorzystaj maksymalny potencjał PROmanage® NT V2, monitorując szczegółowe statystyki z urządzeń INspektor® oraz dane udostępniane ze switch zarządzalnych (np. seria PROmesh)

PROmanage® NT V2 pozwala w pełni wykorzystać potencjał diagnostyczny z urządzeń firmy Indu-Sol oraz komponentów infrastruktury sieciowej. W zależności od potrzeb możemy monitorować dane diagnostyczne z różnych maszyn pracujących na innych standardach komunikacyjnych.

PROmanage® NT V2 pozwala monitorować następujące parametry w zależności od sieci komunikacyjnej.

  • Industrial Ethernet

Błędne telegramy

Odrzucone telegramy

Obciążenie sieci

Prędkość transmisji

Prąd na ekranie okablowania (dla switchy PROmesh)

Pomiar 24 V DC (dla switchy PROmesh)

Pomiar temperatury (dla switchy PROmesh)

Błędne telegramy

Przerwy w telegramach

Awarię/Restarty

Obciążenie sieci

Stosunek pakietów PN do pozostałych

Jitter

Dane o stanie sieci mogą również zostać pobrane z każdego switcha dostępnego w sieci

Błędne telegramy

Powtórzone telegramy

Awarię/Restarty

Zewnętrzna/wewnętrzna diagnostyka urządzeń w sieci

Błędne telegramy

Przerwy w telegramach

Awarię/Restarty

Obciążenie sieci

Czasy aktualizacji urządzeń w sieci

Min/Max napięcie

Błędne telegramy

Uszkodzone telegramy

Średnia wartość prądu na ekranie do 25 kHz

Szczytowa wartość prądu na ekranie do 25 kHz

PROmanage NT V2 korzyści i funkcję

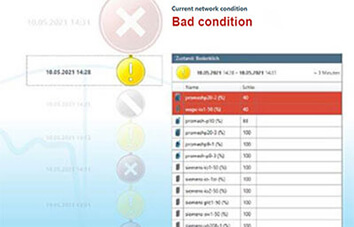

Jak się dziś miewa moja aplikacja? Przedstawienie historii zdarzeń w prosty i przejrzysty sposób na zasadzie sygnalizacji świetlnej. Dzięki temu w szybki i prosty sposób jesteśmy w stanie określić stabilność sieci w oparci o informację:

  • Jaki jest aktualny stan sieci?
  • Jak długo sieć pracowała bez usterek?
  • Kiedy wystąpiły ostatnie awarię na sieci?

Lepsze rozpoznanie wzajemnych powiązań i zmian stanu sieci.

Pełna historia zdarzeń ze znacznikami czasowymi.

Możliwość definiowania i zarządzania wartościami progowymi dla każdego parametru sieci. W przypadku przekroczenia zdefiniowanych wartości granicznych, automatycznie tworzony jest wpis ze znacznikiem czasowym i opisem zdarzenia. Informację o zdarzeniach na sieci można pobrać z listy zdarzeń za pomocą jednego kliknięcia.

Kontrola nad zdarzeniami w sieci, zanim staną się krytyczne

Zarządzanie alarmami i powiadomieniami

System zarządzania alarmami pozwala na automatyczne przekazywanie informacji o zdarzeniach. Wszystkie wiadomości mogą być przekazywane do odpowiedniego systemu zarządzania w odpowiednim czasie poprzez wybór medium informacyjnego (e-mail, usługi przesyłania wiadomości, OPC, SNMP). Skraca to ścieżki raportowania i zapobiega niepożądanym przestojom systemu.

Funkcje analityczne: szczegółowe informacje o stanie maszyn na pierwszy rzut oka - stale lub na żądanie

Pełen dostęp do aktualnego stanu monitorowanej sieci w każdej chwili

Aby skuteczniej i dokładniej lokalizować przyczyny wykrytych anomalii, dostępne są różne funkcje analityczne. Między innymi wszystkie parametry wydajnościowe zintegrowanych w systemie PROmanage NT V2 switchy, są odpytywane co minutę dzięki funkcji SMNP. Dodanie do systemu, analizatorów sieci takich jak PROFIBUS-INspektor® NT, umożliwia bezpośredni dostęp do funkcji diagnostycznych w celu szczegółowej analizy komunikacji.

Jak wygląda stan Twojej sieci?

Analiza wydajności przy pomocy wykresu graficznego

Przejrzysty interfejs umożliwia wyświetlanie i ocenę informacji. Interfejs może zostać dostosowany do potrzeb użytkownika i podzielony na kilka ekranów w celu uzyskania lepszego przeglądu stanu sieci. Różne parametry mogą być porównywane na wykresie w celu odkrycia korelacji w przypadku występujących awarii.

Podgląd wszystkich urządzeń w sieci dzięki skanowi topologii

Rejestrowanie i zapisywanie topologii sieci z PROmanage® NT V2

Skanuj i zapisuj topologie dla twoich sieci. Z poziomu jednego programu wyświetlaj informacje oraz statystyki dotyczące urządzeń w sieci. Dzięki możliwości zapisania topologii, PROmanage® NT V2 oferuje aktualny i rzeczywisty przegląd urządzeń w sieci. Umożliwia to szybkie zlokalizowanie urządzeń z którymi jest problem oraz zmian w strukturze sieci (podłączanie/rozłączanie urządzeń lub zamiany portów na switchu).

Uwaga: Do skanu topologii zalecamy użycie oprogramowania PROscan® Active V2 lub analizatora sieci PROFINET-INspektor® NT.

Indywidualne dopasowanie do Twoich potrzeb

Możliwość elastycznej rozbudowy systemu w każdej chwili w zależności od potrzeb i budżetu.

Zintegruj PROmanage® NT V2 z dodatkowymi analizatorami, takimi jak PROFINET-INspektor® NT lub switchami z serii PROmesh. Możesz również zintegrować zarządzane switche przemysłowe innego producenta. Zbieraj wszystkie dane o stanie sieci w jednym miejscu. Centralne monitorowanie sieci pomaga wykrywać usterki i anomalie na wczesnym etapie w szczególności dla złożonych systemów sterowania.

Przy tworzeniu centrum zarządzania i monitorowania sieci potrzebne jest indywidualne podejście w zależności od potrzeb i możliwości systemu. Chętnie pomożemy przy wyborze odpowiedniego produktu lub rozwiązania.

Numery zamówieniowe w zależności od wersji produktu:

PROmanage® NT V2 40 Ports - 117000103

PROmanage® NT V2 160 Ports - 117000105

PROmanage® NT V2 480 Ports - 117000107

PROmanage® NT V2 960 Ports - 117000110

PROmanage® NT V2 2000 Ports - 117000116

Upgrade PROmanage® NT to V2 - 117000100

OPC server interface - 112010006

Karty katalogowe / informacje techniczne
Indu-Sol Network management software PROmanage NT.pdf Pobierz PDF
Indu-Sol Sample configuration OPC.pdf Pobierz PDF
PROmanage NT manual.pdf Pobierz PDF
