Han® CC Push-In module male 1,5-6mm² - 09140045001

Han® CC Push-In module male 1,5-6mm² - 09140045001

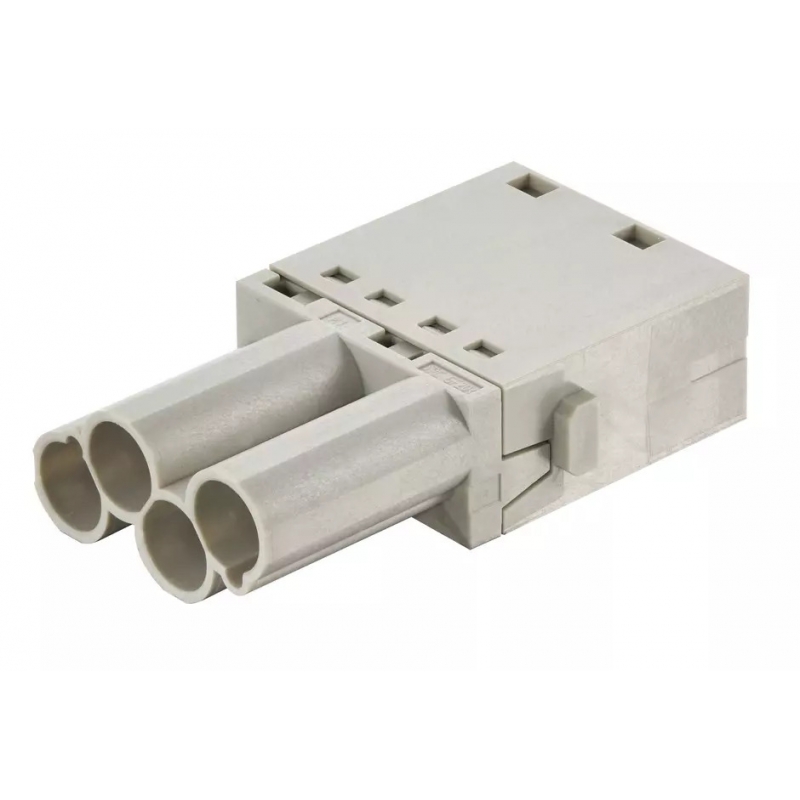

Wysokiej jakości, 4-stykowy moduł męski z serii Han-Modular® od firmy HARTING. Ten pojedynczy moduł z linii Han® CC Protected charakteryzuje się specjalną konstrukcją styków bezpiecznych dla palców, co zapewnia ochronę na poziomie IP20 nawet w stanie niesparowanym. Wykorzystuje nowoczesną technologię montażu wciskanego (Push-In) do szybkiego i pewnego mocowania przewodów o przekroju od 1,5 do 6 mm². Moduł zaprojektowano do pracy pod dużym obciążeniem prądowym do 40 A i wysokim napięciem znamionowym 830 V. Dzięki wykonaniu z wytrzymałego poliwęglanu (klasa palności UL 94 V-0) oraz pełnej zgodności z normą EN 45545-2, element ten jest idealnym wyborem do zaawansowanych aplikacji przemysłowych oraz sektora kolejowego.

Dane techniczne:
Kategoria i element: Moduły / Moduł męski Han® CC Protected
Seria i rozmiar: Han-Modular® / Pojedynczy moduł
Liczba styków i rodzaj: 4 styki / Męski
Metoda zakończenia: Wciskany (Push-In)
Cechy bezpieczeństwa: Styki bezpieczne dla palców / IP20 w stanie niesparowanym
Prąd znamionowy: 40 A
Napięcie znamionowe: 830 V
Znamionowe napięcie udarowe: 8 kV
Przekrój przewodu (mm²): 1,5 ... 6 mm²
Średnica zewnętrzna przewodu: Maksymalnie 6,3 mm
Długość odizolowania przewodu: 12 mm
Temperatura pracy: -40 °C ... +125 °C
Cykle łączenia i stopień zanieczyszczenia: 500 cykli / Stopień 3
Rezystancja izolacji: Powyżej 1010 Ω
Materiał i klasa palności: Poliwęglan (PC) / UL 94 V-0 (kolor RAL 7032)
Normy kolejowe i bezpieczeństwo: EN 45545-2 (poziomy zagrożenia R22/R23 HL 1-3)
Zgodność ekologiczna: Zgodny z RoHS (Chiny: e), REACH (nie zawiera substancji SVHC, Załącznika XIV oraz XVII), ELV
