Switch zarządzany PROmesh P9 - 114110190

PROmesh P9 firmy Indu-Sol, jest w pełni Profinetowym switchem spełniającym wymagania klasy zgodności B(CC-B, Conformance Class B), zapewniając podstawowe funkcje Profinet poszerzone o diagnostykę. Oprócz tego switch jest odporny na przeciążenia sieci dzięki spełnieniu wymagań dla Netload Class III (Odporność na obciążenie sieci).

Urządzenie można zintegrować z systemem automatyki (STEP7 lub TIA Portal). Wysyłanie informacji diagnostycznych oraz przegląd portów.

W pełni zoptymalizowane styki ekranizujące w gniazdach RJ45, pomiar prądu upływu powodują, że seria switchy PROmesh spełnia nie tylko wymagania sieci stawiane standardowi Profinet ale również najwyższe wymagania z zakresu odporności na EMC (zakłócenia elektromagnetyczne) dla środowisk przemysłowych. Dzięki temu switch może być stosowany dla obszarów o dużym obciążeniu elektromagnetycznym.
Switch zapewnia podstawowa diagnostykę sieci Profinet. Dla każdego z portu widzimy następujące parametry:

• Netload (obciążenie sieci),
• Discards (odrzucone telegramy),
• Error (uszkodzone telegramy).

Szczegółowe parametry dla każdego z portu, zapewniają łatwy i szybki przegląd informacji na temat wysyłanych i odbieranych pakietów. Wszystko to pod ręką dzięki wbudowanemu web interfejsowi.


W przeciwieństwie do standardowych switchy, urządzenia z serii PROmesh zapewniają następujące funkcje dzięki spełnianiu wymogów dla klasy zgodności B:

• Wysyłanie informacji diagnostycznych do sterownika (PN-RTA),
• Wykrywanie sąsiadujących urządzeń w sieci (LLDP),
• Szczegółowe statystyki portów (PDEV),
• Diagnostyka sieci dzięki wbudowanym funkcją znanym z sieci IT (SNMP),
• Wyższa dostępność dzięki redundancji w ringu (MRP).

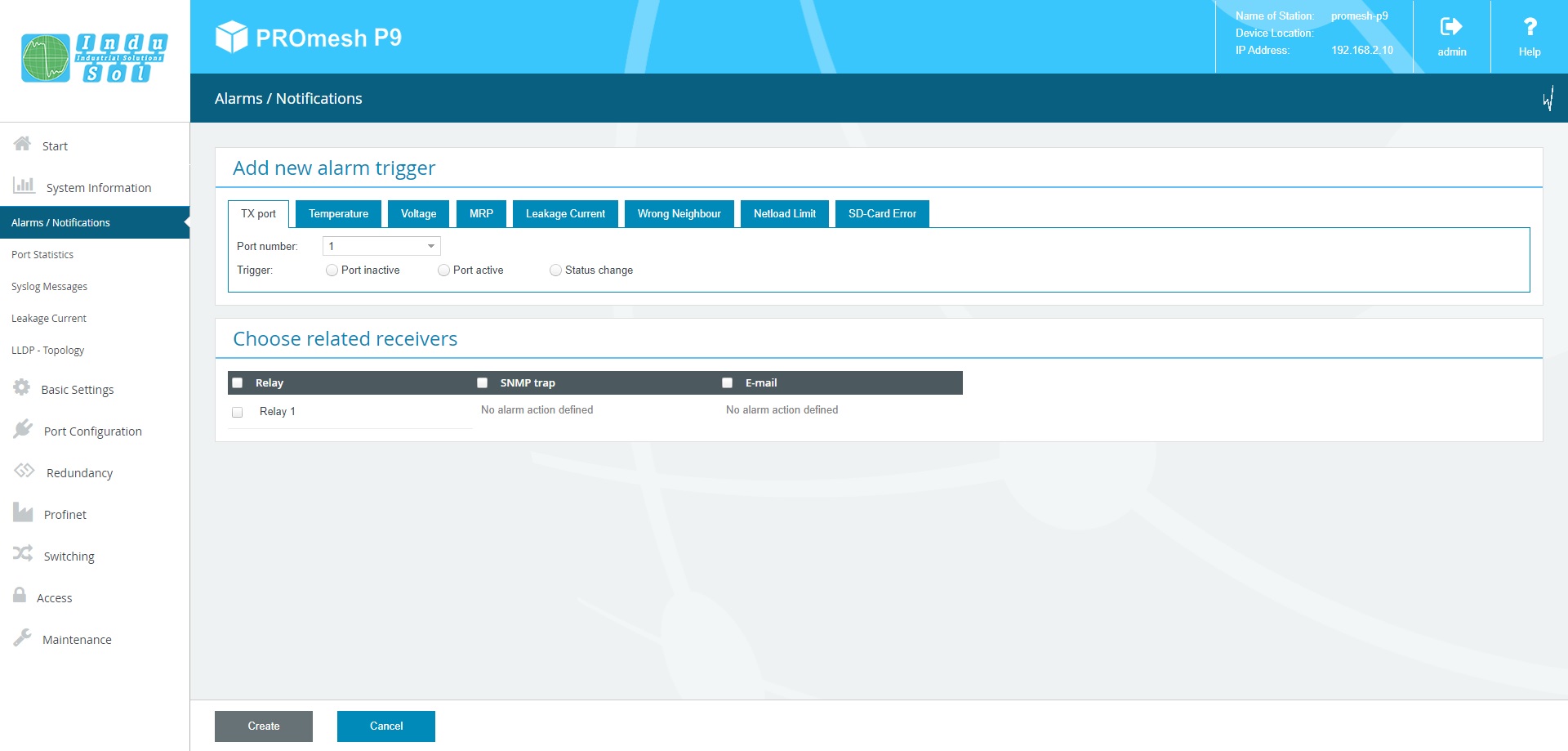

Switch umożliwia skonfigurowane alarmów dla każdego z dostępnychportów, które w zależności od wyzwalanego parametru wyślą powiadomienia do nadrzędnego systemu sterowania przez email po SNMP lub przez wyjście przekaźnikowe.

Cechy

• Porty sieciowe:     9 x 10/100 Mbit/s -TX RJ45
• Tryb pracy:    StoreundForward
• Monitorowanie prądu upływu:    Częstotliwość próbkowania: 25 MkHz, zakres pomiarowy 0-10A
• Diagnostyka obciążenia sieci z dokładnością do milisekundy
• Wspierane protokoły:    MRP-Master, MRP-Client, DCP, I&M, DHCP, IGMP, LLDP, PDEV, QoS, RSTP, STP, SMTP, SNMP, SNTP, VLAN
• Port mirror:     pakiety TX lub TX i RX
• Alarmy:    PN-RTA, SNMP, email, wyjścia przekaźnikowe
• Kontrola przepustowości

Parametry techniczne:

• Napięcia zasilania:     +24 VDC24V DC +-20%, zasilanie redundantne
• Max. zużycie prądu:    800 mA
• Max. pobór mocy:    8 W
• Wymiary (wys x szer. x gł):     105 x 49 x 112 mm
• Waga:    490 g
• Obudowa:    aluminiowa, anodowana
• Temperatura przechowywania:    -40°C do +85°C
• Temperatura pracy:       0°C do +55°C
• Stopień ochrony    IP20
• Montaż     35 mm szyna DIN

Dowiedz się więcej o konfiguracji switcha
